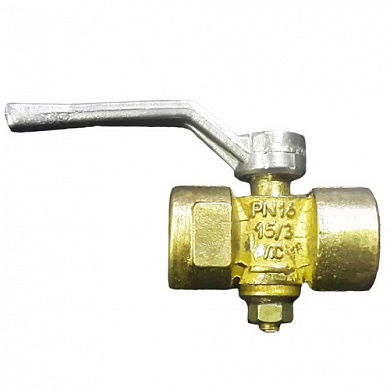

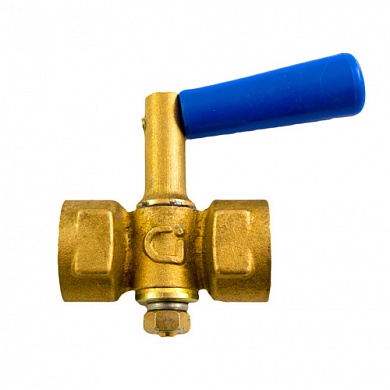

Кран для манометра 11Б18бк 15 с ручкой 1/2 х М20-1,5 Ci

Описание

К трубопроводу кран присоединяется резьбой G?", к манометру - резьбой М20х1,5
Кран Ci 11Б18бк с ручкой предназначен для присоединения рабочего манометра магистрали с рабочей средой. Кран состоит из следующих деталей:
корпус;
пробка;
шайба;
пружинная шайба (гровер);
гайка
Сопрягаемые поверхности корпуса крана и пробки смазаны смазкой. Через муфтовые концы кран присоединяется с одной стороны к трубопроводу, с другой к рабочему манометру.
Пробка крана имеет проход Т-образной формы. Это позволяет направлять поток рабочей среды к манометру, а также сбрасывать давление из манометра, отключая одновременно манометр от магистрали.
На верхнем торце пробки сделаны шлицы, указывающие расположение проходных отверстий.

Характеристики
